安順專業(yè)生產(chǎn)201不銹鋼復(fù)合管欄桿施工安裝

安順專業(yè)生產(chǎn)201不銹鋼復(fù)合管欄桿施工安裝

安順201不銹鋼復(fù)合管欄桿簡介

公司擁有全自動外覆及內(nèi)襯不銹鋼管生產(chǎn)線六條、不銹鋼焊管生產(chǎn)線十三條、自動激光切割機兩臺，同時配套先進(jìn)的檢測設(shè)備，主要產(chǎn)品包括精密薄壁不銹鋼管、外覆不銹鋼復(fù)合管、內(nèi)襯不銹鋼復(fù)合管、焊管、其它特殊防腐管材，年產(chǎn)各系列管道達(dá)到9000噸，是中國不銹鋼復(fù)合管生產(chǎn)的最大企業(yè)。是制造、銷售不銹鋼復(fù)合管護(hù)欄/板及復(fù)合管制品;鋼材、建材及其它新型材料的生產(chǎn)，廣泛用于市政公用工程施工，鋼結(jié)構(gòu)、網(wǎng)架工程施工，石油石化、市政設(shè)施、路橋護(hù)欄、公路交通工程施工;建筑裝飾工程施工;體育場地設(shè)施工程施工交通格柵、鐵路隔離網(wǎng)、建筑裝飾、路燈、站牌、鋼結(jié)構(gòu)網(wǎng)架、家具、車船制造、城市管網(wǎng)、輸油輸氣、摩托車保險杠、自行車車把等;是替代高價純不銹鋼的絕佳產(chǎn)品;本公司又經(jīng)營各種鐵藝圍欄，石材欄桿等項目。

不銹鋼復(fù)合管護(hù)欄簡介:

不銹鋼復(fù)合管欄桿，它不僅具有不銹鋼管的豪華美觀和現(xiàn)代氣息，又具有普通碳鋼管的堅韌性。是價昂不銹鋼管的替代品，它與鋼板立柱配合，做成城市、道橋等的安全欄桿。不僅牢固、大方，且可造型各異，給都市別一種亮麗風(fēng)景線。13561489665

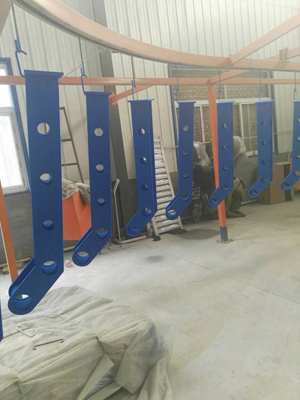

本產(chǎn)品采用鍍鋅鋼制立柱，立柱表面靜電噴涂處理，橫管采用不銹鋼/碳 鋼復(fù)合管，是由不銹鋼(SUS304)與優(yōu)質(zhì)碳素結(jié)構(gòu)鋼(Q195-Q235、SPCC )等雙金屬，經(jīng)高科技同步復(fù)合焊接而成，產(chǎn)品兼具不銹鋼卓越美觀的華 麗外表,抗腐蝕性能和碳素鋼結(jié)構(gòu)強度大的諸多突出優(yōu)點,與純不銹鋼管相 比，節(jié)約了成本，增加了強度。是純不銹鋼管的最佳升級換代產(chǎn)品.真正實 現(xiàn)了裝飾與負(fù)荷的完美結(jié)合。

安順201不銹鋼復(fù)合管欄桿新聞

不銹鋼復(fù)合管護(hù)欄廠-內(nèi)襯不銹鋼復(fù)合管護(hù)欄的優(yōu)點

1 .不生垢、不結(jié)瘤、耐腐蝕

2 .可以焊接

3 可以法蘭連接

4 .可以溝槽連接

5 .耐高溫，可輸送熱水、沸水、蒸氣

6 .低溫脆性好，膨脹系數(shù)小

7 .能耐弱酸腐蝕

8 .內(nèi)壁光滑，流體流動阻力小

9 .衛(wèi)生性能好，可輸送凈水

10 .外覆層防腐可靠

11 .價格低廉

不銹鋼復(fù)合管欄桿，它不僅具有不銹鋼管的豪華美觀和現(xiàn)代氣息，又具有普通碳鋼管的堅韌性。是價昂不銹鋼管的替代品，它與鋼板立柱配合，做成城市、道橋等的安全欄桿。不僅牢固、大方，且可造型各異，給都市別一種亮麗風(fēng)景線。13561489665

本產(chǎn)品采用鍍鋅鋼制立柱，立柱表面靜電噴涂處理，橫管采用不銹鋼/碳 鋼復(fù)合管，是由不銹鋼(SUS304)與優(yōu)質(zhì)碳素結(jié)構(gòu)鋼(Q195-Q235、SPCC )等雙金屬，經(jīng)高科技同步復(fù)合焊接而成，產(chǎn)品兼具不銹鋼卓越美觀的華 麗外表,抗腐蝕性能和碳素鋼結(jié)構(gòu)強度大的諸多突出優(yōu)點,與純不銹鋼管相 比，節(jié)約了成本，增加了強度。是純不銹鋼管的最佳升級換代產(chǎn)品.真正實 現(xiàn)了裝飾與負(fù)荷的完美結(jié)合。

安順201不銹鋼復(fù)合管欄桿知識

不銹鋼復(fù)合管在生活中的應(yīng)用十分廣泛，我們?nèi)粘Ｉ�活中的很多地方都離不開不銹鋼復(fù)合管。我們都知道不銹鋼復(fù)合管的使用作用很多，但是卻不知道不銹鋼復(fù)合管的制作工序，現(xiàn)在我們大家就一起來簡單的了解一下。

一，概述

不銹鋼復(fù)合管是由較厚的珠光體鋼（基體）與較薄的不銹鋼（復(fù)層）復(fù)合軋制而成的雙金屬板。基體主要是碳鋼和低合金鋼，如：Q235、20、20g、20R、09Mn2、15MnTi、16Mn、16MnR、14Cr1MoR、15CrMoRH等，復(fù)層多為耐蝕性好的不銹鋼，如：1Cr18Ni9Ti、0Cr18Ni9Ti、1Cr18Ni12Mo2Ti、0Cr18Ni12Mo2Ti、1Cr18Ni9、0Cr13、Cr23Ni28Mo3Cu3Ti等。

不銹鋼復(fù)合管的基層與復(fù)層交界處的焊接屬異種鋼焊接，其焊接性主要取決于復(fù)層和基層的物理性能、化學(xué)性能、接頭形式及填充金屬種類，常產(chǎn)生高溫結(jié)晶裂紋、延遲裂紋和脆化問題。焊接的方法有：焊條電弧焊、埋弧焊、CO2氣體保護(hù)焊等，目前常用氬弧焊焊接復(fù)層、焊條電弧焊焊接基層。為了保證復(fù)合鋼板不失去原有的綜合性能，基層與復(fù)層必須分別進(jìn)行焊接；基層的焊接工藝與珠光體相同，復(fù)層的焊接工藝與相應(yīng)的不銹鋼相似，而基層與復(fù)層交界處的異種金屬焊接是關(guān)鍵。

二，焊前準(zhǔn)備

1，不銹鋼復(fù)合管的切割，一般總厚在12mm以下時，采用機械剪切合冷沖壓加工等方，加工時復(fù)層必須向下基層向上，不能損傷復(fù)層表面和結(jié)合處；在基層和復(fù)層都較厚的情況下，可采用等離子切割（從復(fù)層側(cè)開始切割）和氧-乙炔火焰切割（從基體側(cè)開始，氧壓和割速要比同厚的碳鋼板小，但割嘴稍大些）。

2，不銹鋼成形制作，要盡可能實行常溫冷態(tài)彎曲成形，不能在滾床或壓床進(jìn)行急劇彎曲，要逐段緩慢加工成形；如果需要熱加工成形的話，首先要清洗工件表面油污及雜質(zhì)，使用弱氧化性演加熱工件，以防增碳現(xiàn)象；對于低碳鋼基體可以空冷，對低合金鋼基體要進(jìn)行保溫緩冷。加熱溫度在700～850℃。

3，坡口制作，制作坡口時通常薄件可采用Ⅰ形坡口，較厚的可采用V形、U形、X形、V和U聯(lián)合形等形式的坡口。一般盡可能采用X形坡口雙面焊，先焊基層，再焊過度層，最后焊復(fù)層，以保證焊接接頭具有較好的耐蝕性。當(dāng)焊接位置受到限止，只能采用單面焊時，可采用V形坡口，先焊復(fù)層，再焊過度層，最后焊基層，焊接時盡量使復(fù)層中少熔入基層成分。

4，不銹鋼復(fù)合管焊接材料的選用，當(dāng)復(fù)合板厚度小于25mm時，基層也可全用A302焊條（應(yīng)力較大）；當(dāng)復(fù)合板大于25mm時，可先用純鐵焊條焊一層過渡層，然后用鋼焊條焊接基層，常用焊材選用如下圖：

三，焊接操作

1，不銹鋼復(fù)合鋼的焊接順序一般為：先焊基層，再焊過渡層，最后焊復(fù)層以保證焊接接頭具有良好的耐蝕性，同時還應(yīng)考慮過渡層的焊接特點，,盡量減少復(fù)層一側(cè)的焊接工作量。

2，角接接頭無論復(fù)層位于內(nèi)側(cè)還是外側(cè)，均先焊接基層。當(dāng)復(fù)層位于內(nèi)側(cè)時，在焊復(fù)層以前應(yīng)從內(nèi)角對基層焊根進(jìn)行清根；當(dāng)復(fù)層位于外側(cè)時，應(yīng)對基層最后焊道進(jìn)行磨光，焊接復(fù)層時可先焊過渡層，也可直接焊復(fù)層，這要看不銹鋼復(fù)合管厚度而定。

3，由于過渡層在高溫下有碳擴(kuò)散過程發(fā)生，在交界區(qū)形成了高硬度增碳帶和低硬度的脫碳帶使過渡層形成了復(fù)雜的金相組織，增加焊接難度。因此，為了防止第一層基體焊縫熔入奧氏體，可預(yù)先將接頭附近的復(fù)層金屬加工掉一部分。

4，先焊基層，第一道基層焊縫不應(yīng)熔透到復(fù)層，以防焊縫金屬發(fā)生脆化或產(chǎn)生裂紋，基層鋼焊接時，仍按基層常規(guī)焊接電流。基層焊完后，用碳弧氣刨、鏟削、磨削等方法清理焊根，要求高的，經(jīng)X射線探傷合格后，才能焊接過度層。

5，過渡層焊接，為了減少母材對焊縫的稀釋率，在保證焊透的情況下，應(yīng)盡量少焊接電流；要采用小直徑焊條和窄焊道，必須蓋滿基層焊縫切高出基層1mm,焊縫成形要平滑，不能凸起，否則要打磨掉。

6，焊接小直徑不銹鋼復(fù)合鋼管時，第一層焊道應(yīng)采用鎢極氬弧焊，第二層可用奧氏體不銹鋼焊條焊接。

7，對于大厚度不銹鋼復(fù)合管制作的高壓容器，施焊過程中先焊內(nèi)部不銹鋼復(fù)合層，再焊一層鐵素體過渡層最后用低合金鋼焊條填滿基層焊縫。

8，根據(jù)工作條件選用結(jié)構(gòu)材料時，應(yīng)使奧氏體焊縫與珠光體鋼熔合區(qū)中的擴(kuò)散層降低到最小程度，這對于高溫和有腐蝕介質(zhì)中工作的構(gòu)件和焊后需要進(jìn)行回火處理大型構(gòu)件來說尤其重要。

9，操作時要注意保護(hù)非焊接部位復(fù)層表面，防止電弧劃傷，基層焊縫要為過渡層留出合適的深度，一般距復(fù)層約2mm.

四，焊后處理

對不銹鋼復(fù)合鋼的焊接接頭，一般既不進(jìn)行復(fù)層的固溶處理，也不進(jìn)行消應(yīng)力處理。但是對于極厚的焊件，常常采取中間退火和消應(yīng)力處理，消除殘余應(yīng)力的熱處理最好在基層焊完后進(jìn)行，熱處理后再焊過渡層和復(fù)層，如需整體熱處理時溫度的選擇要考慮對復(fù)層耐蝕性的影響、過渡層的不均勻性及異種鋼物理性能的差異，溫度一般為：450～650℃。

不銹鋼復(fù)合鋼的焊后處理常用方法有：退火處理、噴丸處理、借助變形法消除應(yīng)力。

綜上所述，不銹鋼復(fù)合管的制作工序還是比較復(fù)雜的，正是因為不銹鋼復(fù)合管的復(fù)雜制作工序才成就了不銹鋼復(fù)合管這么好的使用性能。
